Сенсоры с прямой засветкой
Параметры сенсора PL09000
| Сенсор: | ON Semi KAF-09000 |
| Разрешение (пиксели): | 3056 x 3056 |
| Размер пикселя: | 12 мкм |
| Фотоэлектронная емкость: | 110 000 е- |
| Диагональ датчика: | 51,9 мм |
| Размер видео (дюймы): | 3,3 |
| Анти-блюминг: | > 100X экспозиция насыщения |
| Цветность: | монохромный |
| Тип ПЗС: | передняя засветка |
| Классы ПЗС: | стандарт |
Рабочие параметры PL09000
| Скорость оцифровки: | 1 МГц, 8 МГц |
| Стандартные помехи системы: | 10e- при 1 МГц; 15e- при 8 МГц |
| Стандартное максимальное охлаждение: | на 55º C ниже темп. окр. среды |
| Типовой темновой ток: | < 0,02e-/пиксель/с при -35º C |
| Нелинейность: | < 1% |
| Опоры линзы: | дополн. Nikon F-типа или Canon EOS |
| Доступные затворы: | 65 мм |
Все камеры ProLine
| Габариты корпуса: | 6,2 x 6,2 x 3,8 " (157,48 x 157,48 x 96,52 мм) |
| От фокальной плоскости до лицевой пластины: | 21 мм (оптич.) |
| Вес: | 2,5 кг или 5,6 фнт (с жидкостным охлаждением — 2 кг или 4,6 фнт) |
| Интерфейс: | USB 2.0 |
| Устойчивость температуры: | 0,1º C |
| Дистанционное включение: | стандарт |
| СВБР затвора: | 1 000 000 |
| Питание: | 12 В (в комплект входит адаптер питания с 100—240 В переменного тока на 12 В постоянного тока) с отключенным TEC: < 1 A. С TEC на 100%: 4,4 A. (Дополнительное открытие электромеханического затвора: импульс 4 А в течение 100 мс. Удержание затвора открытым: добавить 0,22 А.) |
| Условия окружающей среды: | -30…45º C | 10—90% относит. влажности |
Абсолютная квантовая эффективность
Параметры сенсора PL09000 LDR
| Сенсор: | ON Semi KAF-09000 |
| Разрешение (пиксели): | 3056 x 3056 |
| Размер пикселя: | 12 мкм |
| Фотоэлектронная емкость: | 110 000 е- |
| Диагональ датчика: | 51,9 мм |
| Размер видео (дюймы): | 3,3 |
| Анти-блюминг: | > 100X экспозиция насыщения |
| Цветность: | монохромный |
| Тип ПЗС: | передняя засветка |
| Классы ПЗС: | стандарт |
Рабочие параметры сенсора PL09000 LDR
| Скорость оцифровки: | 8 МГц |
| Стандартные помехи системы: | 13e-15e- СКВ при 8 МГц |
| Стандартное максимальное охлаждение: | на 45º C ниже темп. окр. среды |
| Типовой темновой ток: | < 0,2e-/пиксель/с при -45º C |
| Нелинейность: | < 1% |
| Опоры линзы: | неприм. |
| Доступные затворы: | неприм. |
Все камеры ProLine
| Габариты корпуса: | 6,2 x 6,2 x 3,8 " (157,48 x 157,48 x 96,52 мм) |
| От фокальной плоскости до лицевой пластины: | неприм. |
| Вес: |
2,5 кг или 5,6 фнт (с жидкостным охлаждением — 2 кг или 4,6 фнт) |
| Интерфейс: | USB 2.0 |
| Устойчивость температуры: | 0,1º C |
| Дистанционное включение: | стандарт |
| СВБР затвора: | неприм. |
| Питание: | 12 В (в комплект входит адаптер питания с 100—240 В переменного тока на 12 В постоянного тока) с отключенным TEC: < 1 A. С TEC на 100%: 4,4 A. (Дополнительное открытие электромеханического затвора: импульс 4 А в течение 100 мс. Удержание затвора открытым: добавить 0,22 А.) |
| Условия окружающей среды: | -30…45º C | 10—90% относит. влажности |

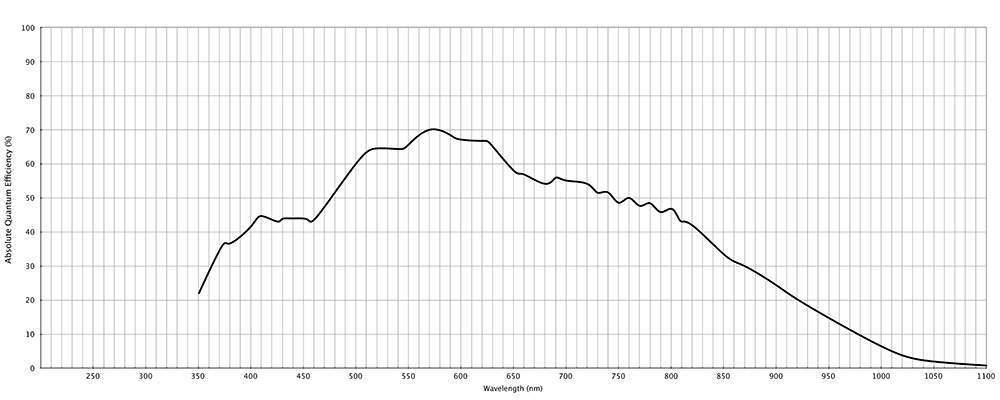

Абсолютная квантовая эффективность
Параметры сенсора PL1001
| Сенсор: | ON Semi KAF-1001Е |
| Разрешение (пиксели): | 1024 х 1024 |
| Размер пикселя: | 24 мкм |
| Фотоэлектронная емкость: | 500 000 е- |
| Диагональ датчика: | 34,8 мм |
| Размер видео (дюймы): | 2,2 |
| Анти-блюминг: | отсутствует |
| Цветность: | монохромный |
| Тип ПЗС: | освещение спереди |
| Классы ПЗС: | 1,2 |
Рабочие параметры сенсора PL1001
| Скорость оцифровки: | 1 МГц, 3,3 МГц |
| Стандартные помехи системы: | 9e- СКВ при 1 МГц |
| Стандартное максимальное охлаждение: | на 60º C ниже темп. окр. среды |
| Типовой темновой ток: | < 0,2e-/пиксель/с при -45º C |
| Нелинейность: | < 1% |
| Опоры линзы: | дополн. Nikon F-типа или Canon EOS |
| Доступные затворы: | 65 мм. |
Все камеры ProLine
| Габариты корпуса: | 6,2 x 6,2 x 3,8 " (157,48 x 157,48 x 96,52 мм) |
| От фокальной плоскости до лицевой пластины: | 21 мм. |
| Вес: |
2,5 кг или 5,6 фнт (с жидкостным охлаждением — 2 кг или 4,6 фнт) |
| Интерфейс: | USB 2.0 |
| Устойчивость температуры: | 0,1º C |
| Дистанционное включение: | стандарт |
| СВБР затвора: | 1 000 000 |
| Питание: | 12 В (в комплект входит адаптер питания с 100—240 В переменного тока на 12 В постоянного тока) с отключенным TEC: < 1 A. С TEC на 100%: 4,4 A. (Дополнительное открытие электромеханического затвора: импульс 4 А в течение 100 мс. Удержание затвора открытым: добавить 0,22 А.) |
| Условия окружающей среды: | -30…45º C | 10—90% относит. влажности |

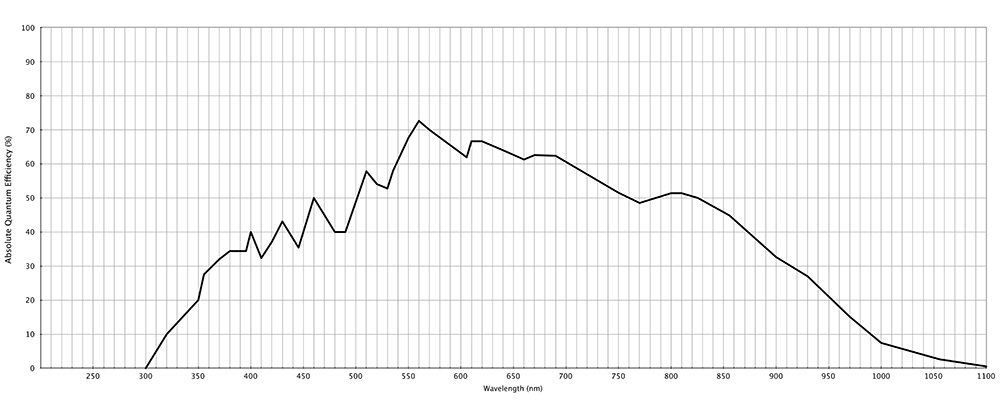

Абсолютная квантовая эффективность
Параметры сенсора PL16801
| Сенсор: | ON Semi KAF-1680Е |
| Разрешение (пиксели): | 4096 х 4096 |
| Размер пикселя: | 9 мкм |
| Фотоэлектронная емкость: | 110 000 е- |
| Диагональ датчика: | 52,1 мм |
| Размер видео (дюймы): | 3,3 |
| Анти-блюминг: | отсутствует |
| Цветность: | монохромный |
| Тип ПЗС: | освещение спереди |
| Классы ПЗС: | 1,2 |
Рабочие параметры сенсора PL16801
| Скорость оцифровки: | 1 МГц, 8 МГц |
| Стандартные помехи системы: | 9e- СКВ при 1 МГц |
| Стандартное максимальное охлаждение: | на 55º C ниже темп. окр. среды |
| Типовой темновой ток: | < 0,04e-/пиксель/с при -35º C |
| Нелинейность: | < 1% |
| Опоры линзы: | дополн. Nikon F-типа или Canon EOS |
| Доступные затворы: | 65 мм. |
Все камеры ProLine
| Габариты корпуса: | 6,2 x 6,2 x 3,8 " (157,48 x 157,48 x 96,52 мм) |
| От фокальной плоскости до лицевой пластины: | 21 мм. |
| Вес: |
2,5 кг или 5,6 фнт (с жидкостным охлаждением — 2 кг или 4,6 фнт) |
| Интерфейс: | USB 2.0 |
| Устойчивость температуры: | 0,1º C |
| Дистанционное включение: | стандарт |
| СВБР затвора: | 1 000 000 |
| Питание: | 12 В (в комплект входит адаптер питания с 100—240 В переменного тока на 12 В постоянного тока) с отключенным TEC: < 1 A. С TEC на 100%: 4,4 A. (Дополнительное открытие электромеханического затвора: импульс 4 А в течение 100 мс. Удержание затвора открытым: добавить 0,22 А.) |
| Условия окружающей среды: | -30…45º C | 10—90% относит. влажности |

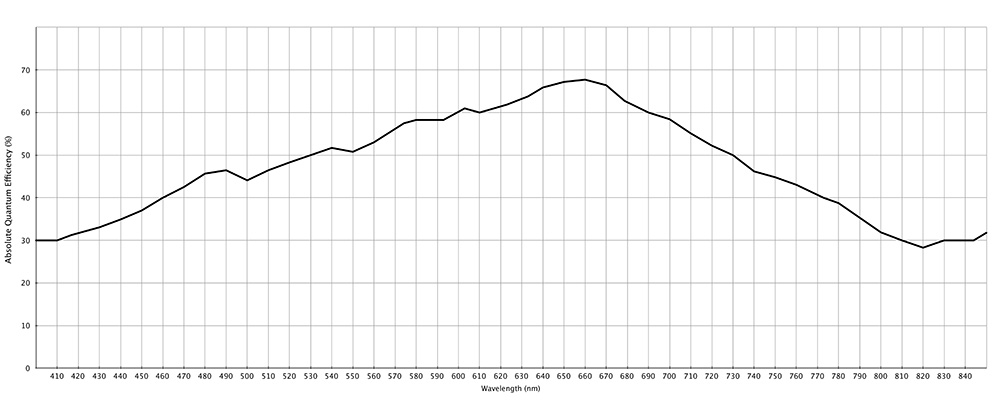

Абсолютная квантовая эффективность
Параметры сенсора PL16803
| Сенсор: | ON Semi KAF-16803Е |
| Разрешение (пиксели): | 4096 х 4096 |
| Размер пикселя: | 9 мкм |
| Фотоэлектронная емкость: | 100 000 е- |
| Диагональ датчика: | 52,1 мм |
| Размер видео (дюймы): | 3,3 |
| Анти-блюминг: | > 100X экспозиция насыщения |
| Цветность: | монохромный |
| Тип ПЗС: | освещение спереди |
| Классы ПЗС: | стандарт |
Рабочие параметры сенсора PL16803
| Скорость оцифровки: | 1 МГц, 8 МГц |
| Стандартные помехи системы: | 10e- при 1 МГц; 14е- при 8 МГц |
| Стандартное максимальное охлаждение: | на 55º C ниже темп. окр. среды |
| Типовой темновой ток: | < 0,005e-/пиксель/с при -33º C |
| Нелинейность: | < 1% |
| Опоры линзы: | дополн. Nikon F-типа или Canon EOS |
| Доступные затворы: | 65 мм. |
Все камеры ProLine
| Габариты корпуса: | 6,2 x 6,2 x 3,8 " (157,48 x 157,48 x 96,52 мм) |
| От фокальной плоскости до лицевой пластины: | 21 мм. |
| Вес: |
2,5 кг или 5,6 фнт (с жидкостным охлаждением — 2 кг или 4,6 фнт) |
| Интерфейс: | USB 2.0 |
| Устойчивость температуры: | 0,1º C |
| Дистанционное включение: | стандарт |
| СВБР затвора: | 1 000 000 |
| Питание: | 12 В (в комплект входит адаптер питания с 100—240 В переменного тока на 12 В постоянного тока) с отключенным TEC: < 1 A. С TEC на 100%: 4,4 A. (Дополнительное открытие электромеханического затвора: импульс 4 А в течение 100 мс. Удержание затвора открытым: добавить 0,22 А.) |
| Условия окружающей среды: | -30…45º C | 10—90% относит. влажности |

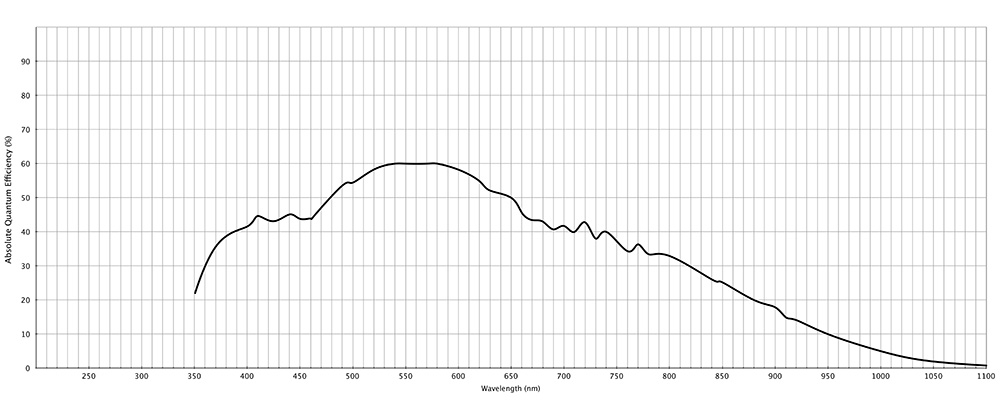

Абсолютная квантовая эффективность
Параметры сенсора PL16803 LDR
| Сенсор: | ON Semi KAF-16803 |
| Разрешение (пиксели): | 4096 х 4096 |
| Размер пикселя: | 9 мкм |
| Фотоэлектронная емкость: | 100 000 е- |
| Диагональ датчика: | 52,1 мм |
| Размер видео (дюймы): | 3,3 |
| Анти-блюминг: | > 100X экспозиция насыщения |
| Цветность: | монохромный |
| Тип ПЗС: | освещение спереди |
| Классы ПЗС: | стандарт |
Рабочие параметры сенсора PL16803 LDR
| Скорость оцифровки: | 8 МГц |
| Стандартные помехи системы: | 13- 14е- СКВ при 8 МГц |
| Стандартное максимальное охлаждение: | на 50º C ниже темп. окр. среды |
| Типовой темновой ток: | < 0,01e-/пиксель/с при -30º C |
| Нелинейность: | < 1% |
| Опоры линзы: | неприм. |
| Доступные затворы: | неприм. |
Все камеры ProLine
| Габариты корпуса: | 6,2 x 6,2 x 3,8 " (157,48 x 157,48 x 96,52 мм) |
| От фокальной плоскости до лицевой пластины: | неприм. |
| Вес: |
2,5 кг или 5,6 фнт (с жидкостным охлаждением — 2 кг или 4,6 фнт) |
| Интерфейс: | USB 2.0 |
| Устойчивость температуры: | 0,1º C |
| Дистанционное включение: | стандарт |
| СВБР затвора: | 1 000 000 |
| Питание: | 12 В (в комплект входит адаптер питания с 100—240 В переменного тока на 12 В постоянного тока) с отключенным TEC: < 1 A. С TEC на 100%: 4,4 A. (Дополнительное открытие электромеханического затвора: импульс 4 А в течение 100 мс. Удержание затвора открытым: добавить 0,22 А.) |
| Условия окружающей среды: | -30…45º C | 10—90% относит. влажности |
Абсолютная квантовая эффективность
